氣體流量檢定裝置是用于校準、檢測氣體流量計（如渦街流量計、熱式流量計、質量流量計等）準確性的專用設備，廣泛應用于工業、能源、環保、醫療等領域。以下是關于氣體流量檢定裝置的詳細介紹：

一、氣體流量檢定裝置的核心功能

1. 流量計校準：驗證氣體流量計的示值誤差、重復性、線性度等性能指標。

2. 標準傳遞：通過高精度標準器（如音速噴嘴、鐘罩等）傳遞量值，確保流量量值統一。

3. 工況模擬：模擬不同溫度、壓力、氣體成分等實際工況，測試流量計適應性。

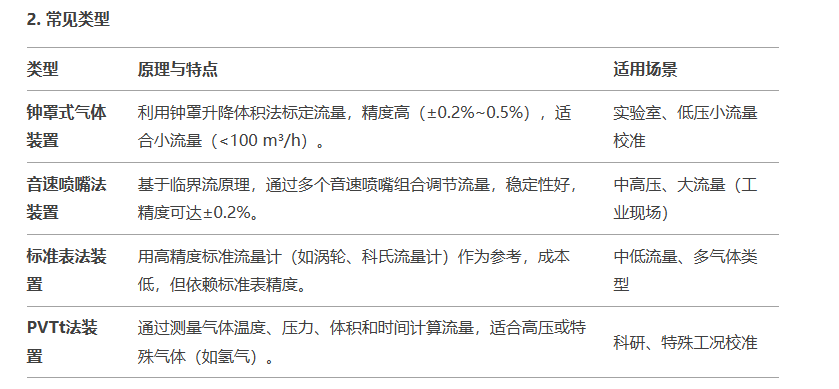

二、裝置的組成與分類

1. 主要組成部分

• 標準流量計/標準器：提供流量基準（如音速噴嘴、鐘罩、渦輪標準表等）。

• 氣源系統：提供穩定壓力的氣體（空氣、氮?dú)?、天然氣等）?/p>

• 管路與閥門：控制氣體流向和流量。

• 溫壓傳感器：測量氣體溫度和壓力，用于工況修正。

• 數據采集與處理系統：實時采集數據并計算誤差。

• 控制系統：調節流量、壓力等參數。



  三、檢定流程

  1. 前期準備

     • 確認被檢流量計的量程、介質、壓力范圍。

     • 檢查氣源壓力及管路密封性。

     • 根據檢定需求選擇標準器（如音速噴嘴或鐘罩）。

  2. 安裝與調試

     • 將被檢流量計與標準裝置串聯，確保同軸度。

     • 調節閥門使流量穩定在目標值（如滿量程的20%、50%、100%）。

  3. 數據采集

     • 記錄標準器和被檢表的瞬時流量、累計流量、溫度、壓力。

     • 每個流量點重復測量3次以上，計算示值誤差和重復性。

  4. 誤差修正與報告

     • 根據氣體狀態方程（如理想氣體方程）修正工況差異。

     • 生成檢定報告，判斷是否符合標準（如JJG 643-2003《標準表法氣體流量標準裝置》）。

  ---

  四、關鍵技術指標

  • 不確定度：裝置整體精度（通常要求優于±0.5%）。

  • 流量范圍：覆蓋被檢流量計的最小和最大流量。

  • 壓力范圍：適配常壓至高壓（如0.1MPa~10MPa）。

  • 氣體兼容性：支持空氣、天然氣、腐蝕性氣體等。

  • 自動化程度：自動控制、數據采集與處理能力。

  ---

  五、選型與應用建議

  1. 工業現場檢定：優先選擇便攜式音速噴嘴裝置或標準表法裝置，適應大流量、高壓環境。

  2. 實驗室高精度校準：選用鐘罩式裝置或PVTt法系統，確保低不確定度。

  3. 特殊氣體（如氫氣、氧氣）：需定制防爆、防腐材質管路，避免化學反應。

  4. 醫療/微小流量：采用皂膜流量計或?qū)恿髟鳛闃?biāo)準器（精度可達±0.1%）。

  ---

  六、常見問題與注意事項

  1. 氣源穩定性：壓力波動會導致流量偏差，需加裝穩壓閥。

  2. 溫度影響：未修正溫度可能引入誤差，建議恒溫環境或?qū)崟r(shí)補償。

  3. 泄漏風險：定期檢查管路密封性，尤其對易燃易爆氣體。

  4. 標準器維護：音速噴嘴需防塵，鐘罩需定期潤滑升降導軌。

  ---

  七、相關標準與規范

  • 國際標準：ISO 9300（臨界流文丘里噴嘴）、ISO 17089（氣體流量計校準）。

  • 中國標準：

    • JJG 643-2003《標準表法氣體流量標準裝置》

    • JJG 619-2005《臨界流文丘里噴嘴氣體流量標準裝置》

    • JJG 165-2019《鐘罩式氣體流量標準裝置》

  ---

  通過合理選型和規范操作，氣體流量檢定裝置可有效保障流量計的測量準確性，適用于能源計量、環保監測、工業過程控制等場景。如需更具體的方案設計或問題排查，建議結合實際需求咨詢專業計量機構。
